雙鎖存LED顯示驅動IC——再不更換你就out了！
畫面效果有多重要這事兒，今天小編就來深扒一下，一款高顏值的LED顯示屏是如何煉成的！
高顏值LED顯示屏最不可或缺的是什么？
衡量LED顯示屏性能優劣的指標有刷新率、灰度等級、高亮度等，而這些都是由驅動IC直接決定的。驅動IC通過接收信息源，輸出與亮度、灰度、刷新等相關的驅動電流來點亮LED屏幕，可以說驅動IC是LED顯示屏的靈魂。
普通恒流驅動IC已經越來越難滿足顏控的需求了，各種鬼影、毛毛蟲現象，刷新不足產生的頻閃線、晃動，以及低對比度導致畫面色彩失真和亮度明暗不均等顯示缺陷，都使LED顯示效果大打折扣。
也正是如此，能提供高刷新率、有消隱功能和低功耗的恒流源專用驅動芯片越來越受到青睞。相對于普通恒流驅動芯片，高性能產品可保證LED的穩定驅動，消除閃爍現象，更是特別適用于要求高刷新、高畫質的場合（如戶外和室內全彩屏）。
祭出一款大殺器！
是時候祭出一款經典的雙鎖存LED顯示驅動IC大殺器了！集創北方的ICN2038是一款專為中高端LED顯示屏設計的雙鎖存LED顯示驅動IC，尤其是對刷新率、亮度和精度一致性要求較高的LED顯示應用。得益于超高的性價比優勢，ICN2038被認為是未來代替普通恒流的最佳方案。
ICN2038為何能秒殺普通恒流驅動IC？據了解，它是一款16路雙鎖存恒流輸出LED顯示驅動芯片，具有16路恒定的電流輸出驅動能力，具備更小的芯片封裝尺寸，便于LED驅動板布線，特別是對于點間距較小的LED驅動板更有利。由于采用了“Noise Free”技術，ICN2038具有極佳的抗干擾能力和低灰度效果，恒流及低灰度效果不受PCB板影響，并可選用不同的外接電阻對輸出級電流進行任意調節，精確控制LED的發光亮度。該芯片的供電電壓為：VDD=3.3V～6V，工作溫度范圍是：Topr=-40℃～+85℃，具有消隱功能，可改善因燈珠損壞產生的毛毛蟲現象。
相比普通的恒流源芯片，ICN2038刷新率可以提高50%以上。ICN2038內部采用了電流精確控制技術，可使片間誤差低于±2.5%，通道間誤差低于±1.3%，具有不受負載端電壓影響的電流輸出特性，輸出電流將不隨LED順向電壓VF的變化而變化。
看ICN2038如何完爆同款？
普通恒流驅動IC已經out，雙鎖存驅動IC來得正是時候。那么，為何獨獨要選這一款呢？原來，與其他雙鎖存LED顯示驅動IC相比，ICN2038在以下方面表現優異：
? 管腳兼容，軟件程序適配也相同的前提下，帶載點數高出20%以上；
? 低灰第一掃偏暗和低灰偏色以及高對比耦合問題上，顯示效果更優；
? 通道關閉時電壓平穩，更小的電源紋波和LED燈反壓，不會因為PCB板是設計問題引起閃爍等現象；
? 在低灰比較小的OE脈寬時，實際打開時間更準確。
? 都具有消除下鬼影能力，但ICN2038在疊加畫面時效果更好。
為了讓大家更心服口服，附上小編苦苦奮斗在實驗室里親測的對比結果：

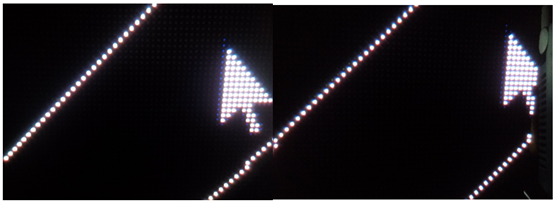

首先是消鬼影對比
下圖為ICN2038與某友商產品在消鬼影方面的對比?？梢园l(fā)現：單獨斜線測試時，兩款產品都可以消除上下鬼影。但是，在斜線上疊加鼠標后，競爭產品在同一行出現鬼影，而ICN2038沒有。
ICN2038 友商產品

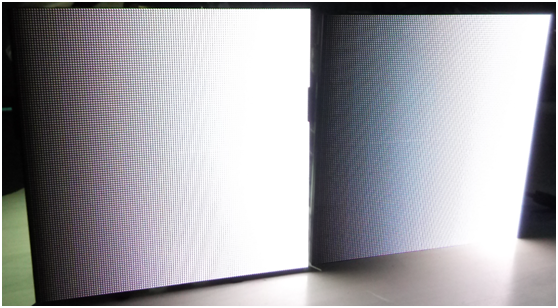

還有低灰白平衡對比
低灰白色對比（8級）
ICN2038 友商產品
以上對比中，友商產品有明顯的偏紅問題。

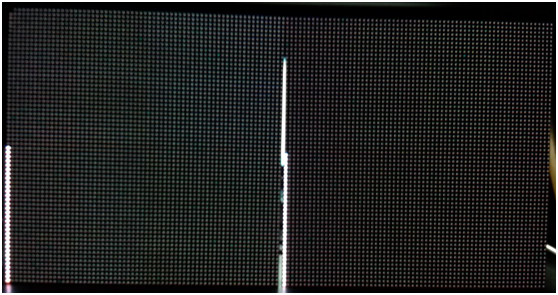

再來看客戶箱體對比-第一掃偏暗
ICN2038 友商產品

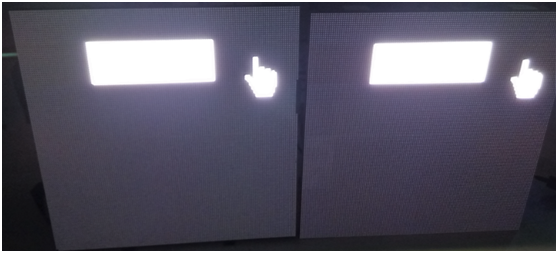

客戶箱體對比-高對比耦合
ICN2038 友商產品
以上兩個對比中，友商產品都顯示出明顯的低灰偏紅、第一掃偏暗、高對比耦合問題。
再看工作波形對比：

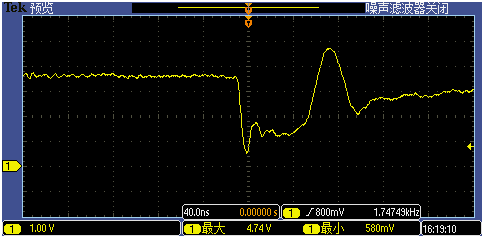

? 工作波形對比（輸出通道）
ICN2038
友商產品
友商產品在通道關閉時過沖明顯高于ICN2038，會造成更大的電源紋波以及更大的LED反壓。這會導致鎖存數據錯，從而出現閃爍現象。

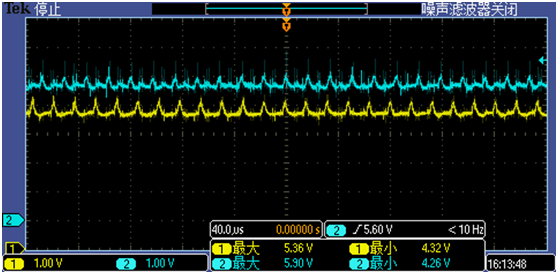

? 工作波形對比（電源紋波）
黃色波形為ICN2038，藍色波形為友商產品。友商產品開關噪聲，容易導致更大的電源紋波。

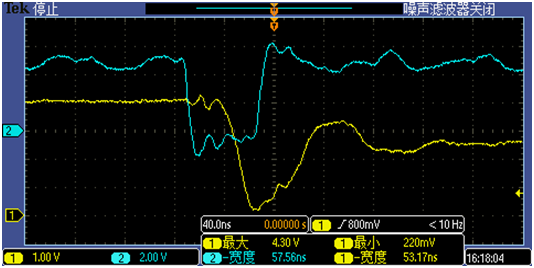

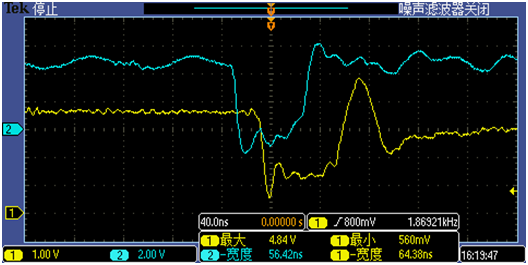

? 工作波形對比（有效打開寬度）
通過給相同脈寬的56nsOE信號，對比打開波形：
ICN2038測得打開寬度53ns，友商產品打開寬度64ns。友商產品通道關閉過沖更高。
ICN2038波形
友商產品波形
讓雙鎖存來得更猛烈些吧！
通過小編有理有據的介紹和苦口婆心的說明，一款好的雙鎖存LED顯示驅動IC必須具備的特性你是否get到了？再不更換你就out了，從現在開始，就讓這款經典的雙鎖存LED驅動IC來改變你的生活吧！
